產品說明

Z41T-10C 型法蘭連接鋼制閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為黃銅，公稱壓力 PN10，閥體材料為碳鋼的閘閥。

產品性能參數

Z41T-10C 型法蘭連接鋼制閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z41T-10C	10	1.0	≤120	水、蒸汽、油品

返回頁首 ⇑

產品零部件材料

Z41T-10C 型法蘭連接鋼制閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	密封面	閥桿	墊片
Z41T-10C	WCB	黃銅	2Cr13	石棉板

返回頁首 ⇑

產品外形及結構尺寸

Z41T-10C 型法蘭連接鋼制閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	f	H	D0	重量/kg
40	165	145	110	85	18	4×Φ18	3	245	135	10
50	178	160	125	100	20	4×Φ18	3	286	180	17
65	190	180	145	120	20	4×Φ18	3	320	180	22
80	203	195	160	135	22	4×Φ18	3	373	200	27
100	229	215	180	155	22	8×Φ18	3	428	200	34
125	250	245	210	185	24	8×Φ18	3	513	240	50
150	270	280	240	210	24	8×Φ23	3	582	240	64
200	292	335	295	265	26	8×Φ23	3	730	320	100
250	330	390	350	320	28	12×Φ23	3	897	320	145
300	356	440	400	368	28	12×Φ23	3	1032	400	191
350	381	500	460	428	30	16×Φ23	3	1170	400	-
400	406	565	515	482	32	16×Φ25	3	1330	500	-
450	432	615	565	532	32	20×Φ25	3	1460	500	-
500	457	670	620	585	34	20×Φ25	3	1650	500	-

返回頁首 ⇑

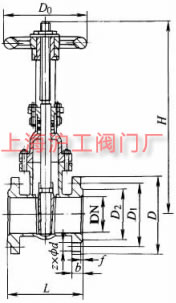

產品外形及結構尺寸示意圖
