產品說明

D_KZ941H、D_KZ941Y 型 PN10~PN100 鋼制真空閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金鋼（D_KZ941H）、硬質合金（D_KZ941Y），公稱壓力 PN10~PN100，閥體材料為優(yōu)質碳鋼（D_KZ941H）、鉻鉬鋼（D_KZ941Y）的真空閘閥。

產品性能參數(shù)

D_KZ941H、D_KZ941Y 型 PN10~PN100 鋼制真空閘閥主要性能參數(shù)

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
DKZ941H-10C	10	1.0	≤425	水、蒸汽、空氣
DKZ941H-16C	16	1.6
DKZ941H-25	25	2.5
DKZ941H-40	40	4.0
DKZ941H-63	63	6.3
DKZ941H-100	100	10.0
DKZ941Y-10I	10I	1.0	≤550
DKZ941Y-16I	16	1.6
DKZ941Y-25I	25	2.5
DKZ941Y-40I	40	4.0
DKZ941Y-63I	63	6.3
DKZ941Y-100I	100	10.0

返回頁首

產品零部件材料

D_KZ941H、D_KZ941Y 型 PN10~PN100 鋼制真空閘閥零部件材料

型號	材料
	閥體、閘板、閥蓋	閥桿	密封面	填料
DKZ941H-10C	優(yōu)質碳鋼	不銹鋼	合金鋼	柔性石墨
DKZ941H-16C
DKZ941H-25
DKZ941H-40
DKZ941H-63
DKZ941H-100
DKZ941Y-10I	鉻鉬鋼	鉻鉬鋼	硬質合金	柔性石墨
DKZ941Y-16I
DKZ941Y-25I
DKZ941Y-40I
DKZ941Y-63I
DKZ941Y-100I

返回頁首

產品外形及結構尺寸

D_KZ941H、D_KZ941Y 型 PN10 鋼制真空閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	b	z×Φd	f	H	電動裝置型號	重量/kg
40	200	145	110	85	18	4×Φ18	3	670	DZW10A	92
50	250	160	125	100	20	4×Φ18	3	718	DZW10A	95
65	265	180	145	120	20	4×Φ18	3	733	DZW15A	101
80	280	195	160	135	22	4×Φ18	3	795	DZW20A	113
100	300	215	180	155	22	8×Φ18	3	860	DZW20A	132
125	325	245	210	185	24	8×Φ18	3	974	DZW30A	182
150	350	280	240	210	24	8×Φ23	3	1008	DZW30A	209
175	375	310	270	240	26	8×Φ23	3	1089	DZW30A	/
200	400	335	295	265	26	8×Φ23	3	1160	DZW30A	267
225	425	365	325	295	26	8×Φ23	3	1290	DZW30A	/
250	450	390	350	320	28	12×Φ23	3	1430	DZW45A	326
300	500	440	400	368	28	12×Φ23	4	1550	DZW60A	411
350	550	500	460	428	30	16×Φ23	4	1705	DZW60A	765
400	600	565	515	482	32	16×Φ25	4	1827	DZW90(I)	1042
450	650	615	565	532	32	20×Φ25	4	2015	DZW90(I)	1226
500	700	670	620	585	34	20×Φ25	4	2172	DZW120	1283
600	800	780	725	685	36	20×Φ30	5	2446	DZW120	1445
700	900	895	840	800	40	24×Φ30	5	3096	DZW250	-
800	1000	1010	950	905	44	24×Φ34	5	3300	DZW350	-
900	1100	1110	1050	1005	46	28×Φ34	5	3559	DZW500	-
1000	1200	1220	1160	1115	50	28×Φ34	5	3923	DZW800	-

返回頁首

D_KZ941H、D_KZ941Y 型 PN16 鋼制真空閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	b	z×Φd	f	H	電動裝置型號	重量/kg
40	200	145	110	85	16	4×Φ18	3	670	DZW10A	92
50	250	160	125	100	16	4×Φ18	3	718	DZW10A	95
65	265	180	145	120	18	4×Φ18	3	733	DZW15A	101
80	280	195	160	135	20	8×Φ18	3	795	DZW20A	113
100	300	215	180	155	20	8×Φ18	3	860	DZW20A	132
125	325	245	210	185	22	8×Φ18	3	974	DZW30A	182
150	350	280	240	210	24	8×Φ23	3	1008	DZW30A	209
175	375	310	270	240	26	8×Φ23	3	1089	DZW30A	0
200	400	335	295	265	26	12×Φ23	3	1160	DZW30A	267
225	425	365	325	295	26	8×Φ23	3	1290	DZW30A	0
250	450	405	355	320	30	12×Φ25	3	1430	DZW45A	326
300	500	460	410	375	30	12×Φ25	4	1550	DZW60A	411
350	550	520	470	435	34	16×Φ25	4	1705	DZW60A	765
400	600	580	525	485	36	16×Φ30	4	1827	DZW90(I)	1042
450	650	640	585	545	40	20×Φ30	4	2015	DZW90(I)	1226
500	700	705	650	608	44	20×Φ34	4	2172	DZW120	1283
600	800	840	770	718	48	20×Φ34	4	2015	DZW120	1226
700	900	910	840	788	50	24×Φ41	5	3096	DZW250	-
800	1000	1020	650	898	52	24×Φ41	5	3300	DZW350	-
900	1100	1120	1050	998	54	28×Φ41	5	3559	DZW500	-
1000	1200	1255	1170	1110	56	28×Φ48	5	3923	DZW800	-

返回頁首

D_KZ941H、D_KZ941Y 型 PN25 鋼制真空閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	b	z×Φd	f	H	電動裝置型號	重量/kg
40	200	145	110	85	18	4×Φ18	3	670	DZW10A	96
50	250	160	125	100	20	4×Φ18	3	718	DZW10A	100
65	265	180	145	120	22	8×Φ18	3	733	DZW15A	104
80	280	195	160	135	22	8×Φ18	3	795	DZW20A	119
100	300	230	190	160	24	8×Φ23	3	795	DZW20A	119
125	325	270	220	188	28	8×Φ25	3	974	DZW30A	190
150	350	300	250	218	30	8×Φ25	3	1008	DZW30A	216
175	/	330	280	248	32	12×Φ25	3	1089	DZW30A	242
200	400	360	310	278	34	12×Φ25	3	1160	DZW30A	270
225	/	395	340	302	36	12×Φ30	3	1295	DZW30A	294
250	450	425	370	332	36	12×Φ30	3	1430	DZW45A	333
300	500	485	430	390	40	16×Φ30	4	1550	DZW60A	433
350	550	550	490	448	44	16×Φ34	4	1705	DZW60A	788
400	600	610	550	505	48	16×Φ34	4	1827	DZW90(I)	1094
450	650	660	600	610	50	20×Φ34	4	2015	DZW90(I)	1338
500	700	730	660	610	52	20×Φ41	4	2172	DZW120	1491
600	800	840	770	718	56	20×Φ41	5	2446	DZW120	1598
700	900	955	875	815	60	24×Φ48	5	3096	DZW250	-
800	1000	1070	990	930	64	24×Φ48	5	3300	DZW350	-
900	1100	1180	1090	1025	66	28×Φ54	5	3559	DZW500	-
1000	1200	1305	1210	1140	68	28×Φ58	5	3923	DZW800	-

返回頁首

D_KZ941H、D_KZ941Y 型 PN40 鋼制真空閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	D6	b	z×Φd	f	f2	H	電動裝置型號	重量/kg
40	200	145	110	85	76	18	4×Φ18	3	4	670	DZW10A	97
50	250	160	125	100	88	20	4×Φ18	3	4	731	DZW10A	100
65	280	180	145	120	110	22	8×Φ18	3	4	751	DZW10A	107
80	310	195	160	135	121	22	8×Φ18	3	4	775	DZW15A	121
100	350	230	190	160	150	24	8×Φ23	3	4.5	888	DZW20A	171
125	400	270	220	188	176	28	8×Φ25	3	4.5	920	DZW20A	200
150	450	300	250	218	204	30	8×Φ25	3	4.5	1000	DZW20A	230
200	550	375	320	282	260	38	12×Φ30	3	4.5	1180	DZW30A	392
250	650	445	385	345	313	42	12×Φ34	3	4.5	1450	DZW45A	504
300	750	510	450	408	364	46	16×Φ34	4	4.5	1575	DZW60A	720
350	850	570	510	465	422	52	16×Φ34	4	5	1716	DZW60A	862
400	950	655	585	535	474	58	16×Φ41	4	5	2142	DZW90	1275
450	4050	680	610	560	524	60	20×Φ41	4	5	2515	DZW120	2258
500	1150	755	670	612	576	62	20×Φ48	4	5	-	DZW180	-
600	1350	890	795	730	678	62	20×Φ54	5	6	-	DZW250	-
700	1450	995	900	835	768	68	24×Φ54	5	6	-	DZW350	-
800	1650	1135	1030	960	876	76	24×Φ58	5	6	-	DZW500	-

返回頁首

D_KZ941H、D_KZ941Y 型 PN63 鋼制真空閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	D6	b	z×Φd	f	f2	H	電動裝置型號	重量/kg
40	240	165	125	95	76	24	4×Φ23	3	4	705	DZW10A	98
50	250	175	135	105	88	26	4×Φ23	3	4	735	DZW15A	107
65	280	200	160	130	110	28	8×Φ23	3	4	810	DZW20A	111
80	310	210	170	140	121	30	8×Φ23	3	4	858	DZW20A	129
100	350	250	200	168	150	32	8×Φ25	3	4.5	935	DZW30A	162
125	400	295	240	202	176	36	8×Φ30	3	4.5	982	DZW30A	215
150	450	340	280	240	204	38	8×Φ34	3	4.5	1053	DZW30A	333
200	550	405	345	300	260	44	12×Φ34	3	4.5	1372	DZW45	459
250	650	470	400	352	313	48	12×Φ41	3	4.5	1539	DZW60	636
300	750	530	460	412	364	54	16×Φ41	4	4.5	1652	DZW90	769
350	850	595	525	475	422	60	16×Φ41	4	5	1812	DZW120	1166
400	950	670	585	525	474	66	16×Φ48	4	5	2888	DZW180	1617
500	1150	800	705	640	576	70	20×Φ54	4	5	3370	DZW250	-
600	1350	930	820	750	678	76	20×Φ58	5	6	3734	DZW500	-

返回頁首

D_KZ941H、D_KZ941Y 型 PN100 鋼制真空閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	D6	b	z×Φd	f	f2	H	電動裝置型號	重量/kg
40	240	165	125	95	76	26	4×Φ23	3	4	720	DZW15A	119
50	250	195	145	112	88	28	4×Φ25	3	4	746	DZW20A	129
65	280	220	170	138	110	32	8×Φ25	3	4	810	DZW20A	140
80	310	230	180	148	121	34	8×Φ25	3	4	852	DZW20A	173
100	350	265	210	172	150	38	8×Φ30	3	4.5	926	DZW30A	231
125	400	310	250	210	176	42	8×Φ34	3	4.5	990	DZW30A	307
150	450	350	290	250	204	46	12×Φ34	3	4.5	1180	DZW45	408
200	550	430	360	312	260	54	12×Φ41	3	4.5	1370	DZW60	527
250	650	500	430	382	313	60	12×Φ41	3	4.5	1550	DZW90	830
300	750	585	500	498	422	76	16×Φ54	4	5	1812	DZW180	1691
350	850	655	560	498	422	76	16×Φ54	4	5	1812	DZW250	1691
400	950	715	620	558	474	80	16×Φ54	4	5	2300	DZW350	2638
500	1150	815	724	635	576	89	24×Φ54	4	5	-	DZW500	-

返回頁首

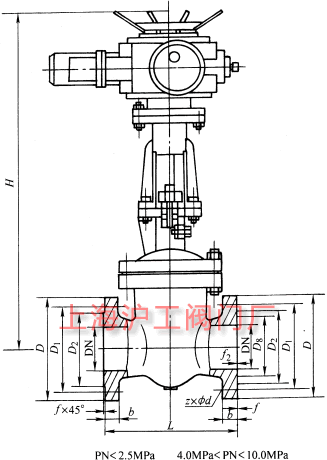

產品外形及結構尺寸示意圖
