產品說明
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水閥：法蘭連接、浮球式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16~PN40，閥體材料為鑄鐵（CS41H-16）、碳鋼（CS41H-16C、CS41-25、CS41-40）的蒸汽疏水閥。用于蒸汽加熱設備、蒸汽管網和凝結水回收系統，它能迅速、自動、連續地排除凝結水，有效地阻止蒸汽泄漏。
工作原理：自由浮球式蒸汽疏水閥利用浮力原理，浮球根據凝結水量的多少，隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球降的底部，回到關閉位置，排水停止，由于排水閥座孔總是在凝結水位以下，形成水封、水、氣自然分離，達到無蒸汽泄漏。
產品特點：①能拓飽和凝結水，回執設備內不含有水先積聚，從而獲得良好的加熱效率。②蒸汽壓力變化時，不受影響，能連續工作性能穩定。③漏汽變幻無常小，采用先進研磨工藝制造，浮球精度高，密封性能好。④自動排空氣性能好。⑤壽命長，浮球的整個球面都可以做密封面，無集中磨損。
產品性能參數
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
|---|---|---|---|---|
| CS41H-16 | 16 | 1.6 | ≤200 | 水、蒸汽 |
| CS41H-16C | 16 | 1.6 | ≤425 | 水、蒸汽 |
| CS41H-25 | 25 | 2.5 | ≤350 | 水、蒸汽 |
| CS41H-40 | 40 | 4.0 | ≤425 | 水、蒸汽 |
返回頁首 ⇑
產品零部件材料
| 型號 | 閥體材料 |
|---|---|
| CS41H-16 | 鑄鐵 |
| CS41H-16C | 碳鋼 |
| CS41H-25 | 碳鋼 |
| CS41H-40 | 碳鋼 |
返回頁首 ⇑
產品外形及結構尺寸
| CS41H-16 | CS41H-16（Ⅱ） | |||
|---|---|---|---|---|
| DN | 15 | 20 | DN | 25 |
| D | 170 | 200 | L | 310 |
| H | 127 | 142 | H | 240 |
| h | 80 | 90 | h | 178 |
| 重量/kg | 3.5 | 4.5 | 重量/kg | 15 |
返回頁首 ⇑
| CS41H-16C CS41H-40（Ⅰ） | CS41H-16C CS41H-40（Ⅱ） | ||||||
|---|---|---|---|---|---|---|---|
| DN | 15 | 20 | 25 | DN | 25 | 40 | 50 |
| L | 230 | 230 | 230 | D | 320 | 320 | 320 |
| H | 220 | 220 | 220 | H | 295 | 295 | 295 |
| h | 150 | 150 | 150 | h | 210 | 210 | 210 |
| 重量/kg | 10 | 10.5 | 11 | 重量/kg | 24 | 25 | 26 |
返回頁首 ⇑
| CS41H-16C CS41H-40（Ⅲ） | CS41H-16C CS41H-40（Ⅳ） | |||||
|---|---|---|---|---|---|---|
| DN | 50 | 65 | 80 | DN | 80 | 100 |
| L | 430 | 430 | 430 | D | 580 | 580 |
| H | 410 | 410 | 410 | H | 540 | 540 |
| h | 290 | 290 | 290 | h | 390 | 390 |
| 重量/kg | 80 | 83 | 86 | 重量/kg | 130 | 137 |
返回頁首 ⇑
產品排水量表（過冷度為 6℃ 時的連續排量）
| 工作壓差/MPa | 0.05 | 0.1 | 0.2 | 0.5 | 0.8 | 1.2 | 1.6 | |
|---|---|---|---|---|---|---|---|---|
| 排水量 | CS41H-16 | 160 | 230 | 300 | — | — | — | — |
| 110 | 160 | 250 | 360 | — | — | — | ||
| 90 | 130 | 200 | 280 | 290 | — | — | ||
| 50 | 80 | 120 | 180 | 210 | 260 | — | ||
| 40 | 50 | 80 | 140 | 170 | 210 | 260 | ||
| CS41H-16Ⅱ （Φ120） |
1400 | 2000 | 2800 | — | — | — | — | |
| 1000 | 1300 | 1800 | 3100 | — | — | — | ||
| 800 | 1000 | 1400 | 2500 | 3500 | — | — | ||
| 600 | 800 | 1100 | 2000 | 2900 | 3800 | — | ||
| 500 | 600 | 900 | 1800 | 2600 | 3300 | 3800 | ||
返回頁首 ⇑
| 工作壓差/MPa | 0.05 | 0.1 | 0.2 | 0.5 | 0.8 | 1.2 | 1.6 | |
|---|---|---|---|---|---|---|---|---|
| 排水量 | 產品代號Ⅰ（Φ68） | 180 | 210 | 280 | 450 | 560 | 620 | 660 |
| 產品代號Ⅱ（Φ120） | 500 | 600 | 900 | 1800 | 2600 | 3300 | 3800 | |
| 產品代號Ⅲ（Φ190） | 2820 | 4200 | 5080 | 7000 | 8530 | 10200 | 12100 | |
| 產品代號Ⅳ（Φ220） | 4200 | 6800 | 8500 | 10270 | 12400 | 15800 | 18500 | |
返回頁首 ⇑
| 工作壓差/MPa | 0.03 | 0.5 | 1.2 | 1.6 | 2.0 | 2.4 | 3.0 | 3.6 | 4.0 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 排水量 | 產品代號Ⅰ（Φ68） | 100 | 270 | 380 | 440 | 480 | 520 | 580 | 610 | 630 |
| 產品代號Ⅱ（Φ120） | 400 | 1100 | 1620 | 1900 | 2100 | 2280 | 2560 | 2780 | 2900 | |
| 產品代號Ⅲ（Φ190） | 1060 | 2770 | 4250 | 4900 | 5400 | 5920 | 6550 | 7050 | 7300 | |
| 產品代號Ⅳ（Φ220） | 1580 | 4160 | 6430 | 7520 | 8450 | 9000 | 10000 | 10800 | 11200 | |
返回頁首 ⇑

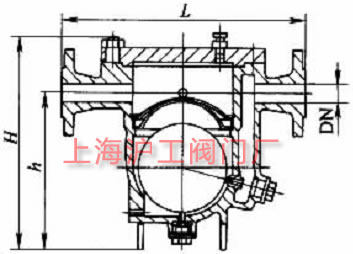

產品外形及結構尺寸示意圖
返回頁首 ⇑
聲明：本文中所有文字、數據、圖片均只適用于參考，CS41H-16(C)、CS41-25/40 型自由浮球式蒸汽疏水閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-66059666。
